Amplificateur Circlotron à Tubes

Triple PPP d' EL90 / 6AQ5.







Le choix technique est guidé par les dimensions du boitier, donc, par celles du circuit imprimé. Celui-ci permet de placer 10 tubes. Nous pouvons donc câbler 6 tubes de puissance et 4 tubes driver, soit, 3 tubes de puissance et 2 tubes driver par rail puisque nous travaillons en Push pull parallèle symétrique. Cette configuration permet d'espérer sans trop tirer, une bonne trentaine de watts, mais, qu'importe, cela suffit amplement à faire chanter un coaxial  Kef et même un Tannoy n'étant pas réputé pour son haut rendement. L'amplificateur sera un bloc mono de forme livre équipé de 2 circuits imprimés. Un circuit imprimé pour la carte "Amplificateur, et un circuit imprimé pour la carte alimentation. Celle-ci, regroupant sur le même circuit imprimé les alimentations HT de puissance temporisées, l'alimentation chauffage des tubes, et l'alimentation négative de la partie driver, de laquelle est dérivée la tension de polarisation. Les trois transformateurs sont fixés sur le fond du boitier. Un transformateur 60 VA pour chaque alimentation de puissance, et un troisième transformateur de 60 VA pour le chauffage des tubes et l'alimentation négative de la partie driver. Le transformateur de sortie sera fixé sur la face arrière, près des connecteurs  HP. Les tubes retenus pour le driver, sont des 5654 et E92CC ou équivalents.

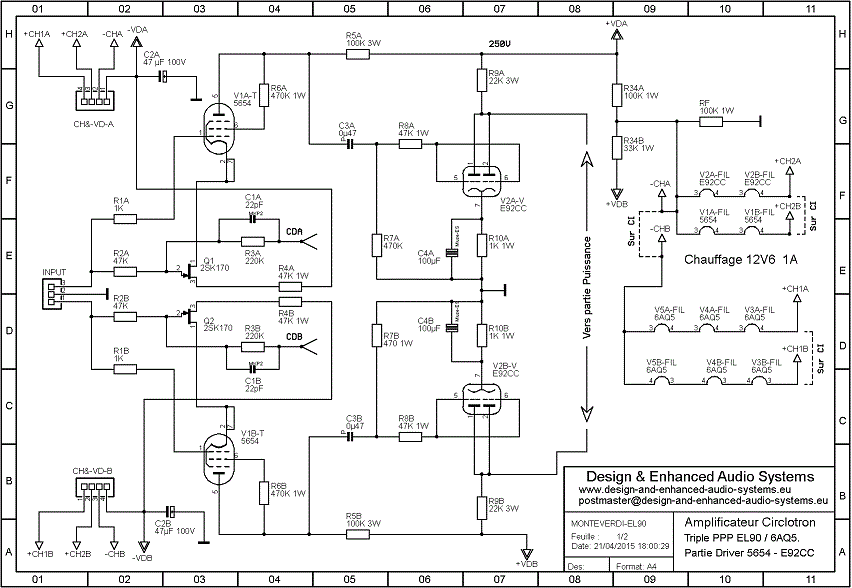

Le schéma de la partie Driver.

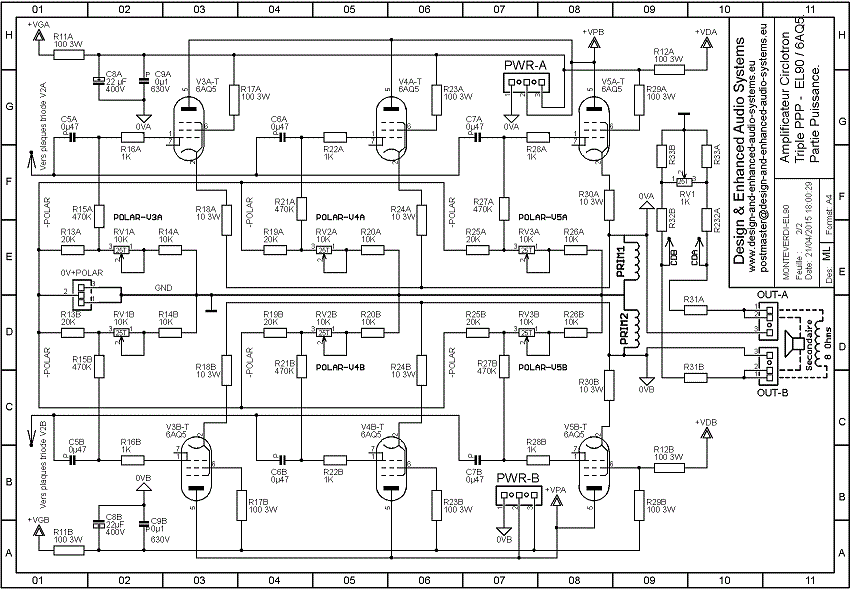

Le schéma de la partie puissance.

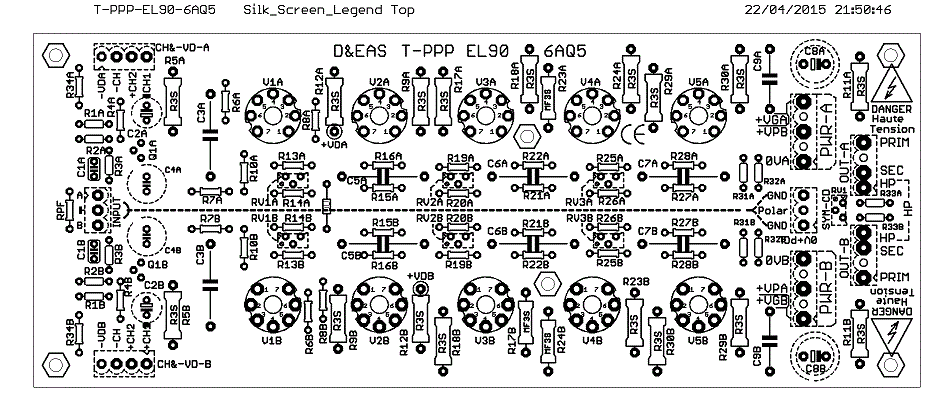

L'implantation.



Le circuit imprimé de la carte Amplificateur.



La carte Amplificateur câblée.
