Amplificateur Circlotron à Tubes
L'Alimentation Universelle.
L'alimentation universelle est réalisée sur une carte de mêmes dimensions que l'amplificateur, soit, 300 mm x 120 mm. Elle supporte les deux alimentations "chauffage", +CH1 et +CH2, une alimentation négative -VD de laquelle est dérivée la tension de polarisation, les deux alimentations haute tension de puissance VPA et VPB, ainsi que le circuit de temporisation. Cette carte alimentation est fixée sur une platine, au dessus des transformateurs fixés sur le fond du boitier.
Faire entrer tous ce petit monde sur trois dm² en respectant les isolations, n'a pas été chose facile, mais, je suis arrivé à mes fins et je suis assez satisfait du résultat, d'autant que cela évite de réaliser un deuxième circuit imprimé qui aurait obligé à augmenter la hauteur du boitier et aurait engendré un surcoût non négligeable vu le prix des circuits imprimés de cette taille. Cette alimentation est dite "universelle", car elle peut alimenter n'importe quel montage Circlotron, n'excédant pas 60W et ne requérant pas de haute tension supérieure à 370V ou 420 V, puisque les condensateurs de filtrage ont une tension de service de 400V ou 450V, largement suffisante pour aller batifoler avec les anges, au paradis des inconscients.
La partie Chauffage.
Le chauffage se fait en continu filtré régulé pour les tubes de puissance et les tubes "driver". Afin de limiter le courant, les tubes sont alimentés en série. Par trois pour les tubes finaux ELxx. 3x 6V3 soit 18V9 800 mA par rail, et par deux pour les tubes finaux 6L6, 2 x 6V3 soit 12V6 1A par rail. Les tubes d'entrée,sont alimentés en parallèle, puisque sur les tubes de type ECC/12A, les filaments des deux triodes peuvent être câblés en série. Nous avons donc besoin de 12V6 400 mA par rail.
L'alternatif 13 ou 17 V est redressé par quatre diodes Schottky SB560 50V 6A en pont, associé à un filtre RC, supprimant les pics de tension induits par le pont de redressement. La tension redressée est filtrée par un condensateur de 10000 µF / 25V et nommée "+CH". Elle correspond à l'entrée du premier régulateur 18V9 1A sur un triple PPP, ou à l'entrée des deux régulateurs 12V6 pour un double PPP. Le commun chauffage est nommé "-CH". Il peut être connecté par un strap, soit à la masse, soit au point milieu d'un pont diviseur sur la HT afin de polariser les filaments.
Le transformateur de chauffage.
Sur ce transformateur de chauffage sont bobinés les enroulement basse tension de 13 et 17 V destiné au chauffage des tubes, et un troisième enroulement de 50V 0,2 A pour l'alimentation négative des tubes d'entrée et par dérivation, assurer la polarisation des tubes de puissance. La puissance totale disponible est de l'ordre de 70 W. Celle nécessaire se situe bien en dessous (40VA). Le transformateur sera de type EI-84 avec empilage de 43mm, permettant de ne pas travailler à la limite.
La partie Haute Tension.
Les tubes finaux étant alimentés de 250 à 370V, la tension alternative doit être de 190 à 260 V. Le courant nécessaire calculé très large sera de 300 mA par rail. La puissance totale crête disponible par rail après redressement et filtrage est donc d'environ 80 W. Le transformateur adapté sera comme pour le chauffage, un EI-84 avec empilage de 43 mm. Les deux alimentations "Haute tension" étant totalement flottantes, il est dans la mesure du possible souhaitable, de disposer d'un transformateur par rail. C'est ce qui se fait ici. La puissance disponible sera d'environ 160 W et n'aura aucune difficulté pour alimenter généreusement tout Circlotron, de 60 W. La réserve d'énergie ( 2 x 470 µF par rail, n'aura aucun mal à restituer les crêtes les plus gourmandes.
L'alternatif 190 V est redressé par quatre diodes rapides BYV26 D ou E en pont, associé à un filtre RC, supprimant les pics de tension induits par le pont de redressement. La tension redressée est commutée via le contact "travail" d'un relais temporisé et à travers une résistance de 47 K 5W à la première cellule de filtrage en Pi afin d'assurer une charge lente durant 30 secondes. Au terme de cette temporisation, le relais est alimenté, et la résistance est court-circuitée. Cette première cellule de filtrage en Pi est réalisée avec deux condensateurs de 470 µF / 400V et une résistance à couche métal 100 ohms 5W. La sortie de ce filtre correspond à la sortie HT de puissance nommée arbitrairement "+VP" +VPA pour un rail et +VPB pour l'autre. Une deuxième résistance de même valeur et puissance se trouve connectée par le contact "repos" du relais, en parallèle sur le premier condensateur de filtrage et permet la décharge des condensateurs à l'arrêt de l'amplificateur. A noter que ces deux alimentations sont croisée sur la carte "Alimentation", le câblage sur la carte "Amplificateur" s'effectuant donc droit. Le premier filtre en Pi (VP) est suivi d'une autre cellule RC 1K ohm et 100µF / 400V formant ainsi un dernier filtre sur lequel est raccordé la sortie nommée arbitrairement "VG" pour l'alimentation des grilles G2 des tubes de puissance, ainsi que l'alimentation des tubes "driver" VGA pour un rail et VGB pour l'autre.
L'alimentation négative -VD.
L'alternatif 50V est redressé par quatre diodes rapides BYV26B en pont, associé à un filtre RC, supprimant les pics de tension induits par le pont de redressement. La tension redressée est raccordée à une cellule de filtrage en Pi réalisée avec deux condensateurs de 100 µF / 100V et une résistance à couche métal 1K ohms 2W. La sortie de ce filtre est connectée à l'entrée d'un régulateur ajustable TL493 fixée à 62 V. La sortie positive est reliée à la masse et le négatif correspond à la sortie nommée arbitrairement "-VD". Cette tension alimente les tubes d'entrée et permet une fois réduite d'alimenter le commun des cellule de polarisation des tubes finaux.

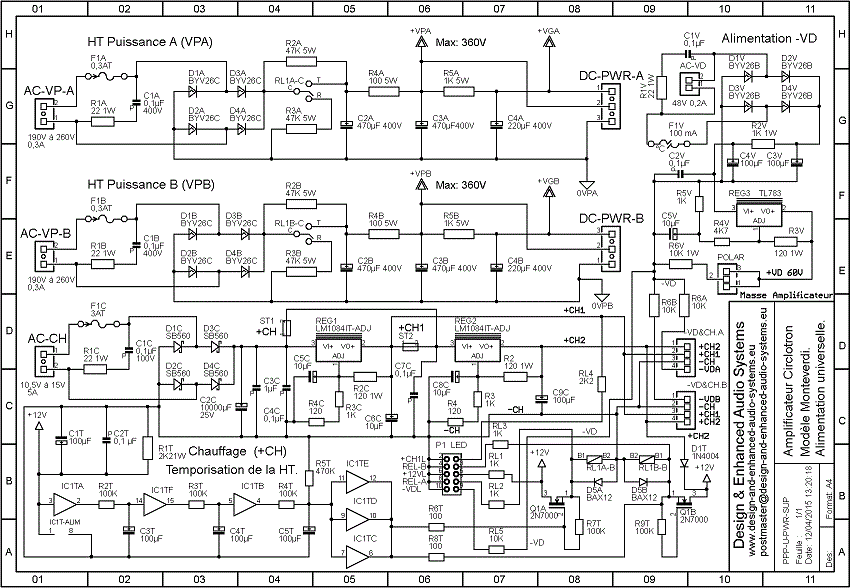

Le schéma de l'alimentation.

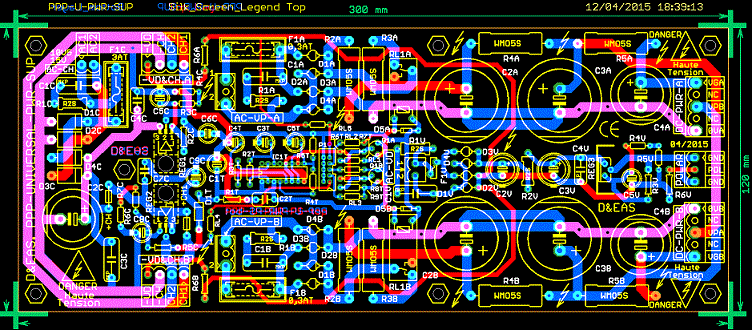

L'étude du circuit imprimé.
Le circuit imprimé de la carte Alimentation.
La carte alimentation câblé.
Les trois transformateurs d'alimentation.
|
Qté |
Désignation |
Valeur |
Référence |
Prix Euros |
|
1 |
Circuit imprimé |
Alimentation Universelle |
PPP-UPS |
40,00 |
|
3 |
Porte fusible CI |
MTH pas de 22,86 |
|
|
|
2 |
Fusible 5x20 |
300 mAT |
|
|
| 1 | Fusible 5x20 | 3AT | ||
| 4 |
Résistance 2 W |
22 Ohms |
||
| 2 |
Résistance 1W |
120 Ohms |
||
|
2 |
Résistance 5W |
100 Ohms |
|
|
|
2 |
Résistance 5W |
1 K Ohm |
|
|
|
2 |
Résistance 5W |
47 K Ohm |
|
|
|
4 |
Diode Schottky |
SB560 |
|
|
|
4 |
Diode rapide |
BYV26C |
|
|
|
4 |
Diode rapide |
BYV 26D |
|
|
|
2 |
Relais |
1 RT 10A 12V |
Omron G2R-1 |
|
|
1 |
Régulateur 3A |
LM1084 ADJ |
|
|
|
1 |
Régulateur HT |
TL783 |
|
|
| 1 | Dissipateur thermique | Fischer | ||
|
2 |
Condensateur électrolytique Snap-in |
470 µF / 400V ou 450V |
|
|
|
2 |
Condensateur électrolytique Snap-in |
100µF / 400V ou 450V |
|
|
|
1 |
Condensateur électrolytique Snap-in |
10000 µF / 25V |
|
|
|
1 |
IC sextuple buffer |
4050B |
|
|
|
5 |
Condensateur électrolytique |
100 µF / 25V |
|
|
| 1 |
Condensateur électrolytique |
22µF 100V | ||
|
1 |
Diode |
1N4004 |
|
|
|
2 |
Diode |
BAX12 |
|
|
| 2 | Transistor | 2N7000 | ||
| 1 | Couple connecteurs HE10 | HE10 10 points | ||
| 2 | Couple connecteur Phoenix | 2 points pas de 5,08 | MSTB ou équiv. | |
| 3 | Couple connecteur Phoenix | 3 points pas de 5,08 | MSTB ou équiv. | |
| 2 | Couple connecteur Phoenix | 4 points pas de 5,08 | MSTB ou équiv | |
| 2 | Couple connecteur Phoenix | 5 points pas de 5,08 | MSTB ou équiv | |
