- Optimisation du lecteur SACD PIONEER PD-10 -
- La carte "Alimentation Analogique"-
Après avoir réalisé les modifications mécaniques, il convient de réaliser et de monter en premier lieu, la carte Alimentation et son transformateur R Core. Elle est suffisamment puissante pour alimenter le circuit analogique d'origine et tous les modules complémentaires. Une nouvelle carte alimentation plus complète verra le jour en 2018. Elle supportera toutes les tensions nécessaires pour alimenter la nouvelle carte double DAC AK4493EQ. La nouvelle carte Amplificateur pour casques disposera de son alimentation.

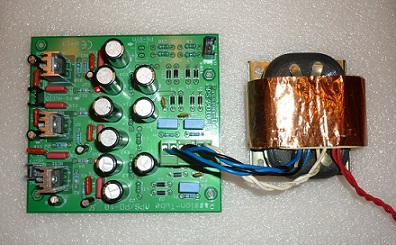

Sur le PD-10, le redressement et le filtrage de la partie "Logique" se fait sur la carte alimentation principale. Le redressement, filtrage et régulation de la partie "Analogique", sur la carte "Audio. La nouvelle carte "Alimentation "Analogique" est réalisée en double face avec large plan de masse et largeur de pistes optimisées. Elle est fixée à l'arrière de l'appareil, derrière le chargeur. Elle supporte tous les composants de redressement, filtrage en double pi et régulation. Les bonnes alimentations en composants discrets du PD-D6 ne sont plus, économie oblige.. Les trois vilains régulateurs 7812, 7912 et 7805 ont sournoisement pris leur place. Ils seront remplacés par des régulateurs ajustables un peu plus faible bruit de la série LM317/337. Ne subsistent sur la carte Audio, que les composants de la partie audio, à savoir, le convertisseur, les filtres et buffers. Le transformateur R-Core de l'alimentation analogique est fixé à plat sur la face arrière au dessus de l'alimentation primaire. Afin d'alimenter ce transformateur R-Core, un connecteur au pas de 7,92 est câblé sur la carte alimentation à l'emplacement prévu à cet effet. Le transformateur d'origine n'alimente plus que la partie logique et affichage. Les trois fils venant du transformateur EI sont coupés et isolés. Les trois fils d'alimentation de la carte audio d'origine sont raccordés à la nouvelle carte "Alimentation". Ils ne véhiculent plus d'alternatif mais du continu filtré régulé. Les quatre diodes de redressement sont supprimées et deux selfs sont câblées. Une pour le -15V et l'autre pour le + 15V. Les deux condensateurs de filtrage d'origine sont remplacés par des modèles FM de moindre capacité, puisque destinés à réaliser une dernière cellule générale de filtrage. Le +5V analogique alimentant le convertisseur n'est plus déviée du +12V analogique d'origine, mais séparé. Il est connecté au niveau "sortie" de l'ancien régulateur 7805. Tous les condensateurs de découplage sont remplacés par des condensateurs faible ESR de qualité doublés par un condensateur céramique. Le prix de revient de la nouvelle carte "Alimentation" est inférieur à celui de la carte alimentation du PD-D6 puisque sa surface est réduite. Cette nouvelle carte d'alimentation analogique est indispensable si l'on veut s'attaquer par la suite à une optimisation de la partie "Audio".

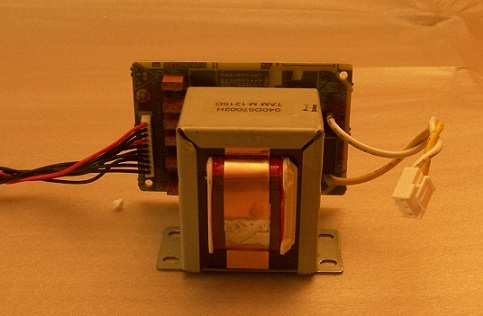

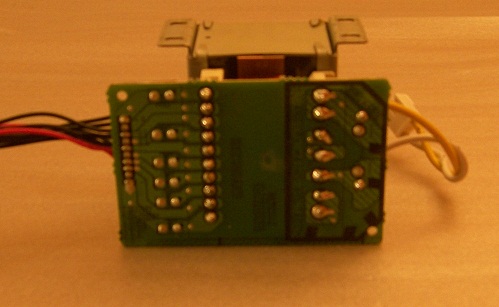

Le transformateur d'origine.
Ce transformateur unique est réalisé sur circuit EI 60 x 50 h 40. Les tensions secondaires en charge, sont: 2 x 15 V 0,1 A , 13 V 1 A 12 V 2 A et 7 V 0,7 A. Dans un premier temps, ce transformateur restera en place et n'alimentera plus que la partie "Logique" et "Affichage". L'alimentation de la partie analogique sera confiée à une carte alimentation séparée et un transformateur R-Core de 25VA de grande qualité.
Par la suite, et si cela s'avérait absolument nécessaire, le transformateur EI d'origine serait remplacé par un modèle R-Core R20 ou R30. L'important est qu'il n'influe plus sur l'alimentation Audio.

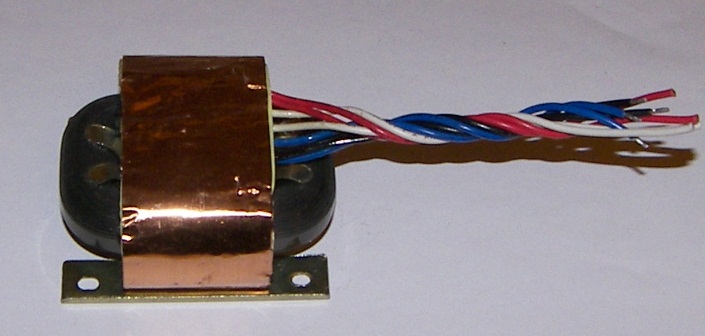

Le Transformateur R-Core.
Ce transformateur R-Core bobiné sur mesure est de type R20, et donc largement suffisant pour alimenter les diverses cartes. Il est placé au plus près de la carte alimentation qui lui est propre, évitant des liaisons trop longues, techniquement et esthétiquement discutables. Les tensions secondaires en charge du transformateur analogique sont 2 x 15V 1 A et 7V 0,4 Amp.

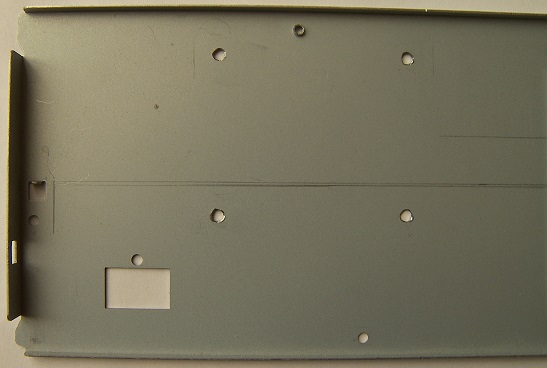

Perçage des 4 trous de 3,4 pour fixer le transformateur R-Core.

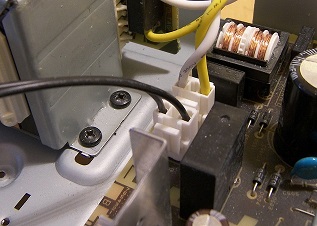

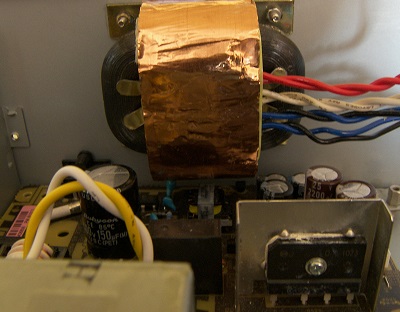

Le transformateur Analogique fixé sur la face arrière. Connecteur "secteur" pour le transformateur R-Core.

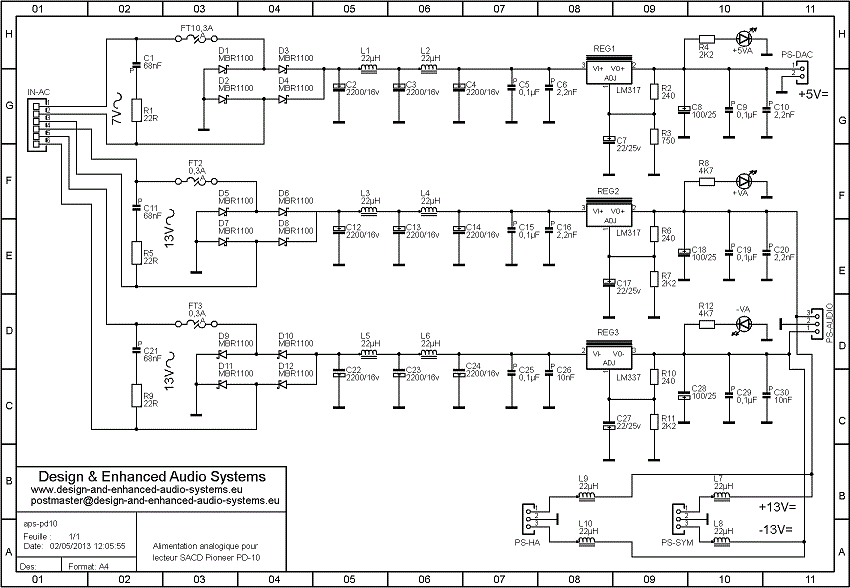

Schéma de la carte "Alimentation Analogique.

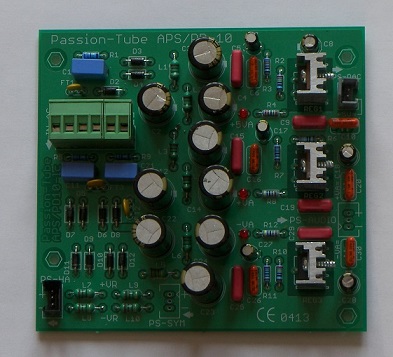

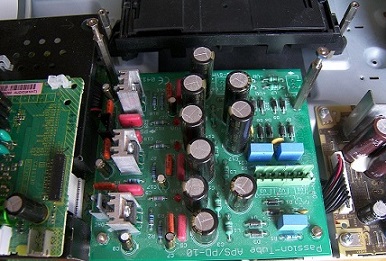

La carte "Alimentation Analogique" câblée. La carte "Alimentation Analogique" fixée.
Les références sont celles de chez Farnell. Le prix des composants ttc et hors port n'est indiqué que pour information.
Il conviendra de vous renseigner chez votre épicier préféré.
|
Qté |
Désignation |
Référence |
Prix unitaire |
Prix total |
|
|
|
|
|
|
|
1 |
Circuit imprimé Alimentation avec les Selfs |
PT- APS |
25,00 |
25,00 |
|
1 |
Transformateur R-Core |
TR-20A |
25,00 |
25,00 |
|
3 |
Fusibles Thermique RUE |
0,60 |
1,80 |
|
|
3 |
Résistance métal MRS 10 ohms 0,6W |
9464026 |
0,08 |
1,10 |
|
3 |
Résistance métal MRS 22 ohms 0,6W |
9466126 |
0,08 |
|
|
3 |
Résistance métal MRS 240 ohms 0,6W |
9466240 |
0,08 |
|
|
1 |
Résistance métal MRS 732ohms 0,6W |
9469940 |
0,08 |
|
|
1 |
Résistance métal MRS 750 ohms 0,6W |
9469982 |
0,08 |
|
|
2 |
Résistance métal MRS 2,1 Kohms 0,6W |
9466690 |
0,08 |
|
|
2 |
Résistance métal MRS 2,2 Kohms 0,6W |
9466711 |
0,08 |
|
|
12 |
Diodes Schottky 100V 1A |
0,60 |
7,20 |
|
|
6 |
Condensateur électrolytique 2200 µF 25V |
1,30 |
7,80 |
|
|
3 |
Condensateur électrolytique 2200 µF 16V |
0,90 |
2,70 |
|
|
2 |
Condensateur électrolytique 470 µF 25V |
0,45 |
1,60 |
|
|
1 |
Condensateur électrolytique 470 µF 16V |
0,40 |
1,60 |
|
|
3 |
Condensateur électrolytique 100 µF 25V |
0,35 |
1,40 |
|
|
3 |
Condensateur électrolytique 22 µF 50V |
0,32 |
0,96 |
|
|
3 |
Condensateur MKP 68 nF 100V |
0,53 |
4,77 |
|
|
6 |
Condensateur MKS 0,1 µF 100V |
|
|
|
|
6 |
Condensateur MKS 10 nF 100V |
1890289 |
0,36 |
2,16 |
|
3 |
Led rouge 3mm |
0,25 |
0,75 |
|
|
2 |
Régulateur ajustable LM317 |
0,60 |
1,20 |
|
|
1 |
Régulateur ajustable LM337 |
0,75 |
0,75 |
|
|
3 |
Connecteur Stocko 3 points mâle.Pas de 2,54 |
MKS 3733-6-0-303 |
0.70 |
1.40 |
|
3 |
Connecteur Stocko 3 points femelle. Pas de 2,54 |
|
0,10 |
1,20 |
|
1 |
Connecteur Stocko 2 points mâle. Pas de 2,54 |
|
1,00 |
1,00 |
|
1 |
Connecteur Stocko 2 points femelle. Pas de 2,54027 |
|
1,00 |
1,00 |
|
1 |
Connecteur Phoenix 5 points mâle. Pas de 5,08 |
|
1,50 |
1,50 |
|
1 |
Connecteur Phoenix 5 points femelle. Pas de 5,08 |
|
1,50 |
1,50 |
|
1 |
Connecteur Molex 3 points mâle. Pas de 3,96 |
1817100
|
0,10 |
0,10 |
|
1 |
Connecteur Molex 3 points femelle. Pas de 3,96 |
1817092 |
0,15 |
0,15 |
|
2 |
Contact pour connecteur Molex |
1817116 |
0,25 |
0,50 |
|
|
|
|
Total |
|
