- Optimisation de lecteur SACD Pioneer PD-10 / PD-30 -

- La carte Double DAC AKM AK4493EQ ou AK4495SEQ -

Évolution oblige, cette carte sera remplacée par une autre supportant le AK4497EQ ou AK4499EQ et sera développée et câblée  par des gens bien plus  compétents que moi..



Pour ceux désirant pousser l'optimisation un peu plus loin, je vous propose l'intégration d'une carte double DAC  AK4495SEQ ou AK4493EQ Velvet Sound DAC haut de gamme de chez AKM . Cette nouvelle carte DAC double mono supportera au minimum le format DSD à 5,6 MHz. Quel que soit le modèle choisi, la carte supportera La partie DAC et toute la partie analogique avec sorties asymétriques Cinch et  symétriques XLR, ces dernières permettant de raccorder ce lecteur SACD à des enceintes amplifiées ou à un amplificateur Circlotron ou autre disposant d'une entrée symétrique.  Elle disposera de sa propre alimentation. La carte équipée d'entrées numériques cinch, optique et USB sera plutôt réservée pour équiper un DAC autonome permettant de lire les fichiers dématérialisés. La question étant de savoir s'il convient de réaliser une telle carte ou s'il est préférable d'en acquérir une toute câblée et de l'intégrer dans le boitier du PD-10 non AE. Pour l'intégration, mieux vaut réaliser la carte. Pour réaliser un DAC autonome, c'est la deuxième solution qui semble la plus raisonnable à condition bien sûr de trouver la carte idéale. Cette carte sera réalisée en 4 couches et en CMS et traversant pour la partie analogique. Pour le fun, des supports seront prévus permettant de tester tous les ampli-op de la planète, mais les OPA1611, 1641 et OPA 1612, 1642 ou 1662  choisis, sont des produits "haut de gamme", et sont parfaitement adaptés pour une écoute mélomane. De plus ce sont ces ampli-op qui sont recommandés par AKM pour suivre les DAC "Velvet Sound" de la marque. Le couple "carte double DAC et carte Amplificateur pour casques comblera je le pense les techniciens mélomanes que nous sommes.

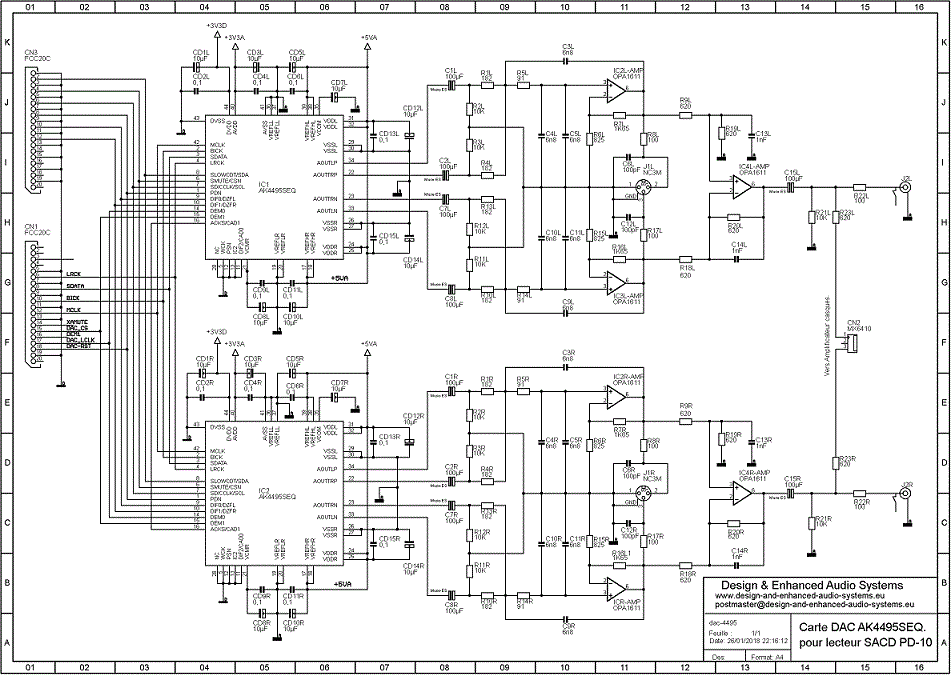

Schéma de la carte double DAC AK4495SEQ
