Réalisation d'un amplificateur Circlotron à transistors LAPT.









-Avant propos-

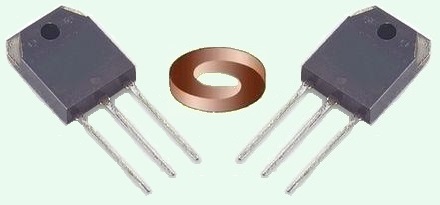

Ce principe ayant fait ses preuves sur les amplificateurs à tubes il était tout à fait logique de l'appliquer à un amplificateur moderne à transistors.  J'avais écouté avec grand plaisir un amplificateur à étages complémentaires réalisé avec ces deux transistors LAPT en boitier MT200 de chez Sanken, et l'écoute m'avait semblé bien meilleure et dynamique que tous les amplificateurs à MosFet du moment. Il est vrai qu'à l'époque, n'existait pas encore le nouveau latéral MosFet, mais ce type de bipolaire très preformant permet d'augurer de belles écoutes puissantes et dynamiques. Afin de m'occuper un peu l'esprit, je développe une carte Circlotron pour tester ces transistors bipolaires de course dans cette  configuration, celle-ci ne pouvant à mon avis, qu'apporter un plus.. Bien entendu, la paire ne sera plus complémentaire, puisque nous utiliserons des transistors de même canal pour les deux rails. Certes, un amplificateur à MosFet est un peu plus facile à réaliser, mais le pilotage de ces bons LAPT ne me parait pas insurmontable. Le bipolaire n'est pas mort, loin de là. Disons sans être méchant que le Mos fonctionne comme un tube, ce qui a permis au anciens de se remettre à l'électronique, avec leurs bons vieux principes de l'époque. C'est pour cette raison que nous trouvons beaucoup de montages Circlotron en MosFet ou hybrides et très peu de bipolaire. Chaque technologie ayant ses détracteurs et ces aficionados, nous ne nous laisserons convaincre ni par les uns, ni par les autres. Afin de faciliter la mise au point, la partie driver sera modulaire. Cette méthode permet de tester plusieurs drivers y compris ceux à tubes sans tout détruire. Mise à part les transistors de puissance, nous utiliserons pour le driver des semi-conducteurs et des tubes facilement trouvables, ainsi que l'incontournable driver LME49811 spécialement conçu pour piloter un étage bipolaire. Comme pour le Circlotron Latéral MosFet, il faudra utiliser deux LME49811, ce circuit étant prévu pour piloter un étage complémentaire. L'alimentation de puissance quant à elle restera classique et adaptée à toute configuration. Bien que musclée elle sera la plus compacte possible puisque destinée à équiper des blocs mono. Le redressement puissance se fera par deux ponts de diodes en boitier TO220 FP, le filtrage est assuré par quatre condensateurs Snap de 10000 ou 12000 µF 63V montés en Pi pour rester dans la limite du raisonnable. La tension d'alimentation ne devra donc pas dépasser la tension de service des condensateurs soit environ 55 Volts. La partie puissance est prévue pour six transistors  soit, trois par rail. Les transistors sont des haut de gamme 2SC3264 de chez Sanken en boitier MT200 permettant une dissipation optimisée, mais des modèles plus modestes en tension feront très bien l'affaire, par exemple le 2SC2922 ou bien les derniers LAPT en boitier MT100 moins encombrants. Dans les deux cas, ce ne sont pas moins de six transistors qui prendront place sur le circuit imprimé. La puissance sera limité par celle de l'alimentation.
