Réalisation d'un amplificateur Circlotron à transistors LAPT.



-La carte Puissance-

  Des Watts pour la musique,  pas pour chauffer les corbeaux



La carte de puissance.

Cette  carte Puissance est réalisée sur un circuit imprimé époxy double face trous métallisés de dimensions 210 mm  x 125 mm permettant de la fixer au dissipateur et d'intégrer facilement le bloc par le dessus dans le boitier mini tour. Elle supporte six transistors LAPT en boitier MT100 ou MT200 ( trois par rail ) ainsi que tous les composants périphériques de puissance et de découplage. La partie driver séparée permet toutes les configurations possibles sans modifier le circuit imprimé PWR.  La puissance de sortie dépend du type de Transistor et de la tension d'alimentation. Il faut aussi que l'alimentation soit capable de délivrer le courant nécessaire Le circuit imprimé supporte le câblage de transistors LAPT Canal N et P avec une nette préférence pour le canal P qui se comporte encore mieux en audio. Ces caractéristiques intrinsèques font du transistor LAPT P chanel un composant presque idéal pour la réalisation d'un amplificateur Circlotron bipolaire parfaitement symétrique. Le pilotage de ce module de puissance n'est pas intégré sur le ci PWR, de ce fait, il devient très facile de tester diverses possibilités de driver. A tubes, pour réaliser un Circlotron Hybride, à composant discrets JFet ou bipolaires ou à circuit intégré spécialisé , LME49811 par exemple. Tout est possible sans modifier le circuit de puissance à part l'ajustement du taux de contre réaction.

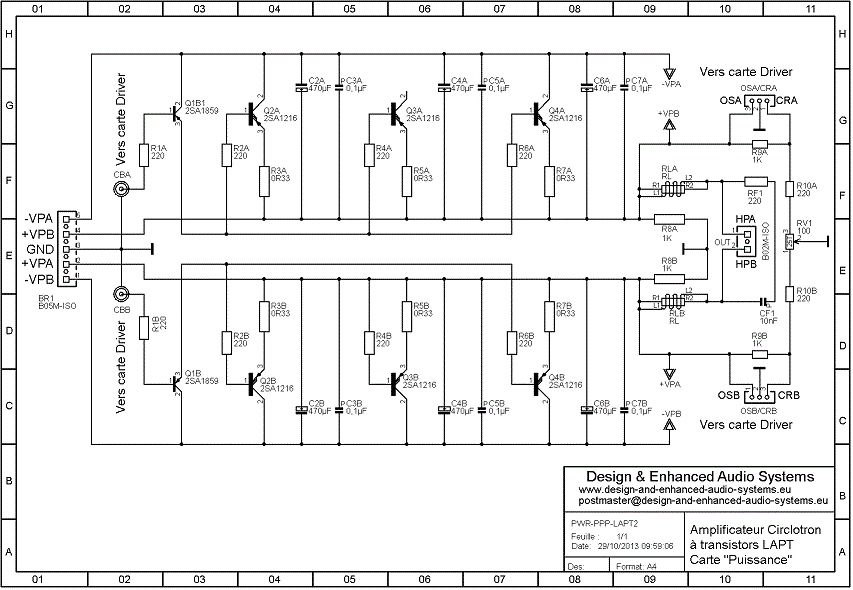

Schéma de la partie "Puissance" à transistors LAPT canal-P.



Photo à venir

La carte  "Puissance" à transistors LAPT canal-P.



Photo à venir

Le bloc  "Puissance" à transistors LAPT canal-P prêt à être monté.
