Amplificateur / Tuner Marantz SR5023.

-Partie Audio-

Ces modifications ne sont plus d'actualité.

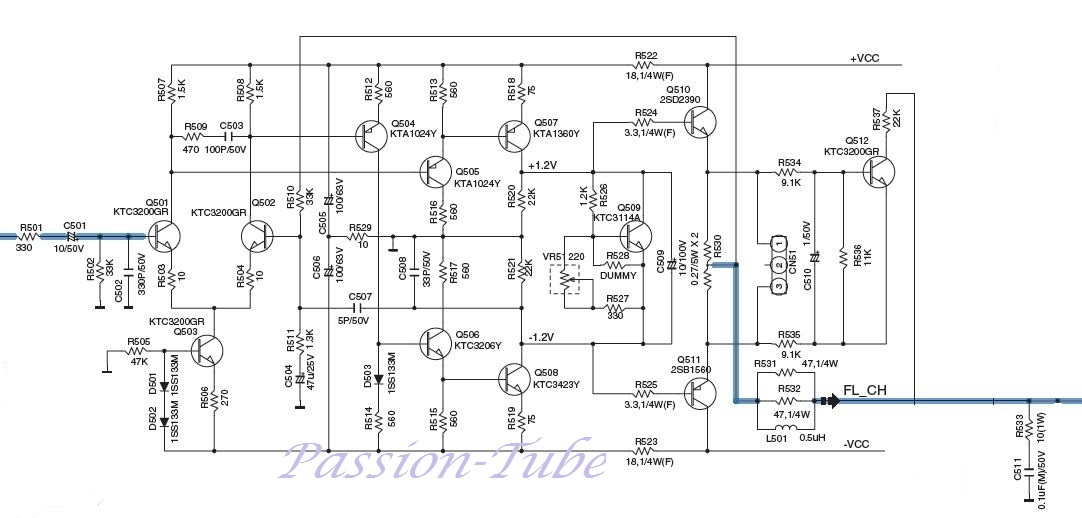

Schéma d'un amplficateur de puissance.

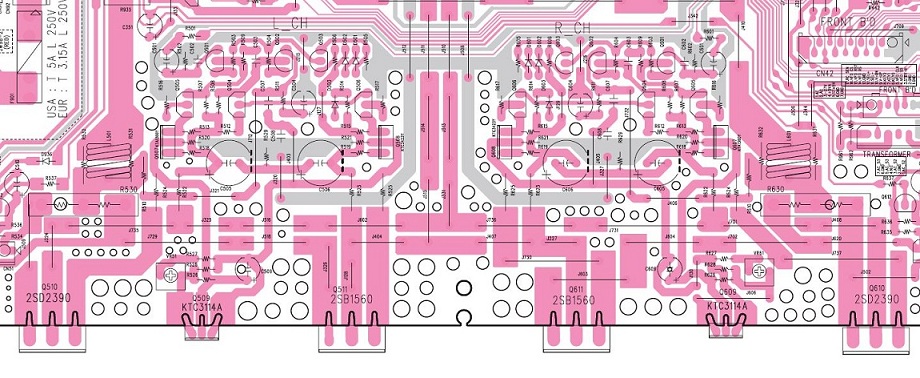

Circuit imprimé de la partie "Puissance".

Les deux modules de puissance se trouvent côte à côte sur le circuit imprimé principal. Le circuit imprimé est très bien réalisé et la partie amplificateur de puissance respecte les règles de conception audio avec des liaisons optimisées courtes. La partie redressement / filtrage est placée à proximité des modules amplificateurs. Quelques modifications seront apportées sur l'amplificateur au niveau de la contre-réaction et de la qualité des condensateurs de liaison et de découplage. Le dissipateur d'origine à ailettes rapportées sera remplacé par un dissipateur mono bloc bien plus efficace.

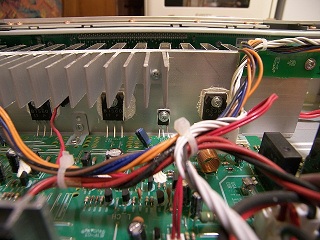

Vue de la partie "Puissance".

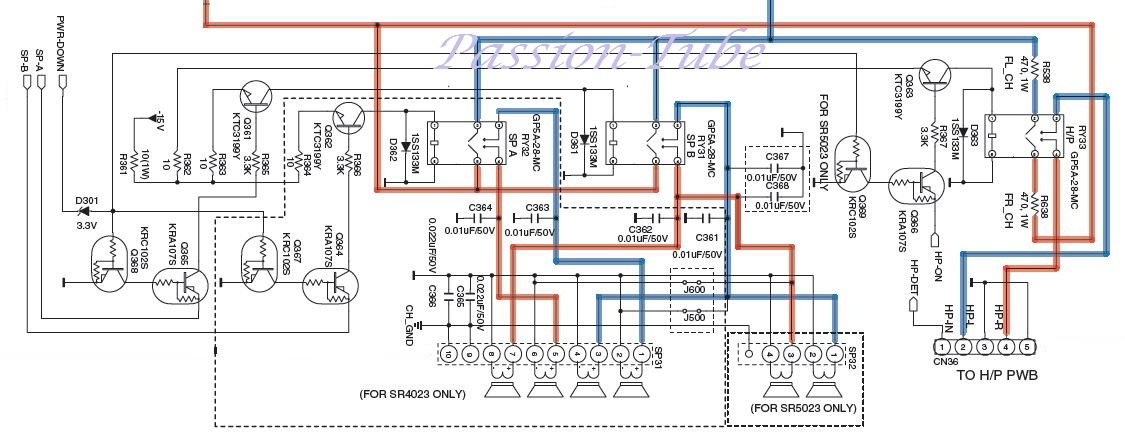

La partie Sorties HP et Protection.

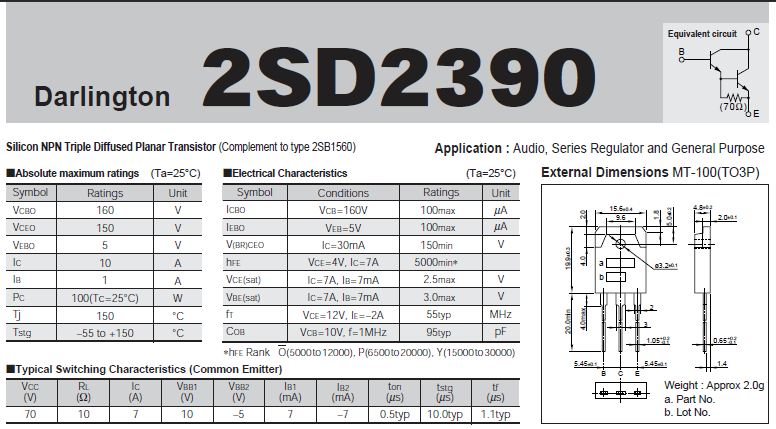

Caractéristiques des transistors de puissance.

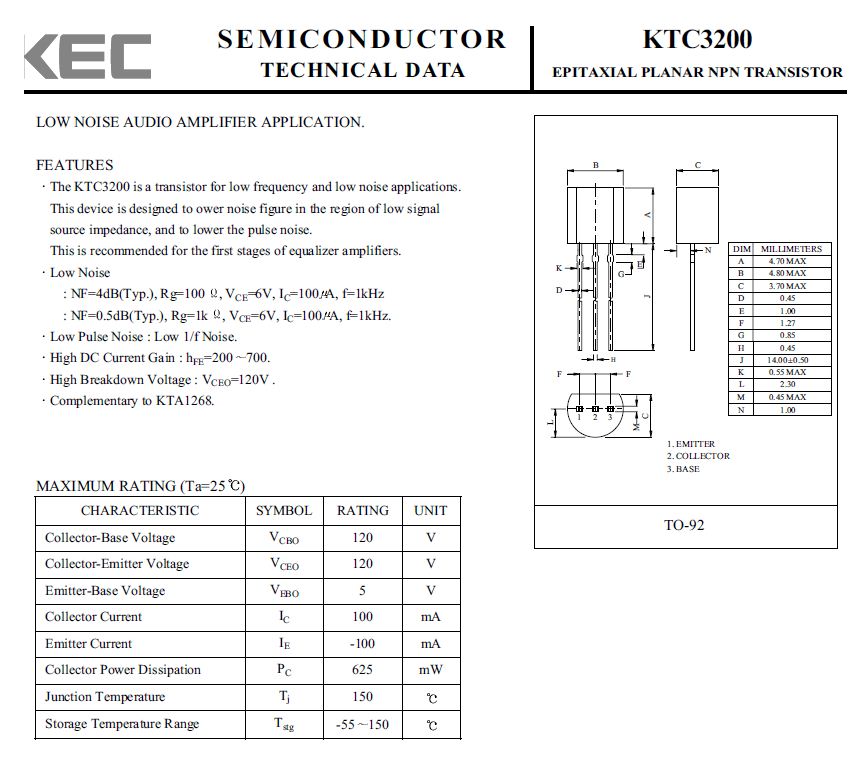

Caractéristiques des transistors d'entrée.

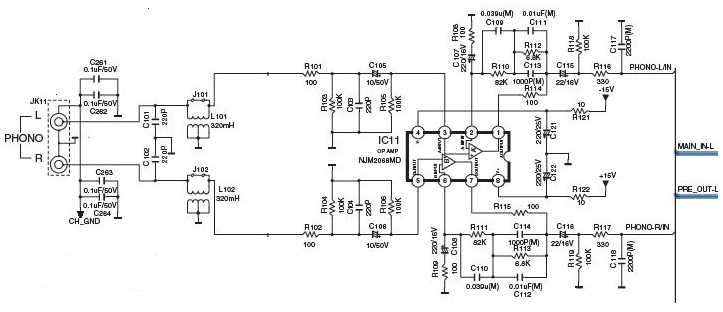

Schéma du préamplficateur phono.

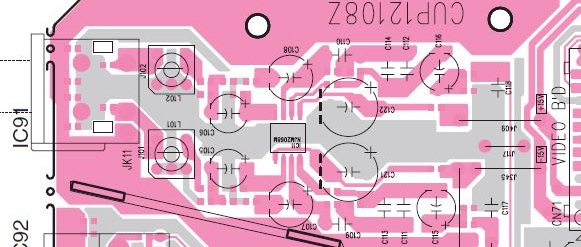

Circuit imprimé du préamplficateur phono.

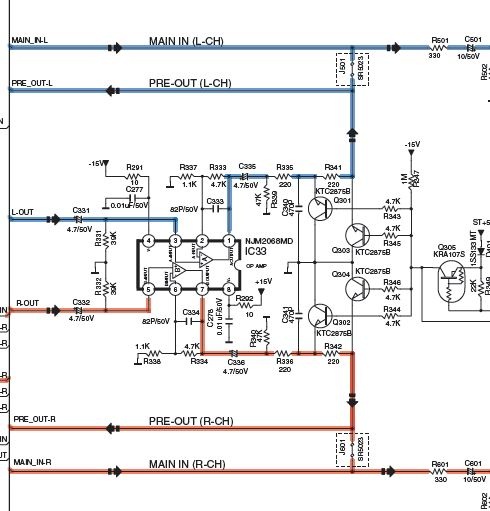

Schéma du préamplficateur ligne.
