Amplificateur Circlotron Hybride à tubes et Latéral MosFet.

 Des Watts pour la musique,  pas pour chauffer les corbeaux

-Avant propos-

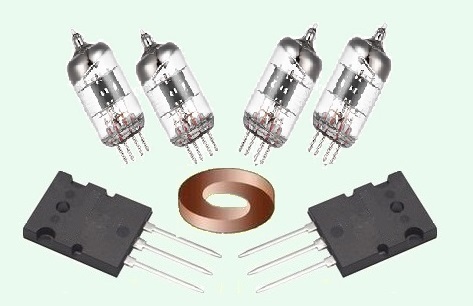

Le principe et simple. Nous garderons la partie triple Latéral MosFet et nous piloterons cet étage de puissance par un driver à tubes. Comme j'ai un certain stock de tubes 5654 black plate qui est la version robuste de la petite pentode 6AK5, nous essayerons de les utiliser. Ces petits tubes équipent des préamplificateurs riaa, micro, ligne et amplificateurs pour casques très performants et conviennent très probablement pour driver des latéral MosFet. Elles seront câblées en mode triode. Nous garderons également la structure de la carte alimentation. La partie centrale de cette carte sera simplement modifiée pour remplacer l'alimentation symétrique + et- 30 v régulée par une double alimentation haute tension +160 V régulée nécessaire aux tubes 5654. La tension de chauffage de 6,3 V n'est pas implantée sur cette carte. Le chauffage des tubes se fera en continu régulé ou non sur la carte amplificateur.
