- Le bloc mono tri-Amplificateur Monteverdi à deux LM3886 et un LM1875 -
Le trio idéal ?
L'Amplificateur.
Trio idéal, je ne sais pas, mais le plus équilibré, sans aucun doute. Nous n'envisagerons pas ici de remplacer l'excellent LM3886 par les OP541 ou OPA549 musicalement inférieurs et réservés aux caissons boum-boum.
Ce tri-amplificateur sera donc le premier à être réalisé puisque le bi-amplificateur a été abandonné. Les dimensions de la carte sont 250 mm x 140 mm. La conception est en double face avec larges plans de cuivre pour la masse et les pistes de puissance. Le profil de la tôlerie étant identique à celui de l'enceinte, ce bloc pourra êrre placé sur l'enceinte coaxiale permettant ainsi de disposer d'un ensemble harmonieux.

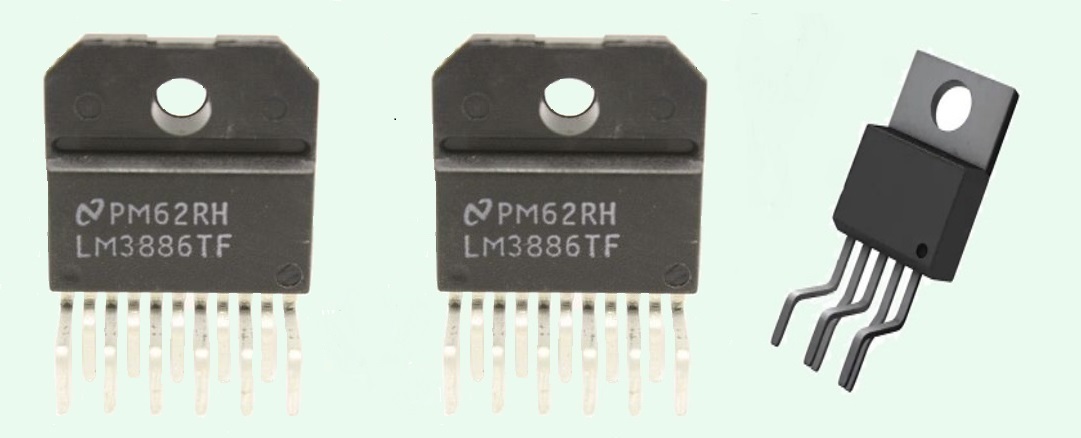

Les parties LF et MF sont équipées de LM3886 dont la puissance sera ajustée selon le registre. Pour la partie HF un amplificateur LM1875 plus modeste mais aussi performant a été choisi. Sa puissance est largement suffisante. Tests complets et sérieux ont été réalisés par John-Audio-Tech. Ce circuit intégré à même été comparé au TDA2050 et le jugement est sans appel. Un autre test réalisé par Kit-Ampli.com
Le LM1875 pouvant accepter d'après son data sheet une alimentation de + et - 30 V, nous pouvons l'alimenter sur les mêmes rails que les LM3886. Voici donc la version avec le trio deux LM3886 et un LM1875.

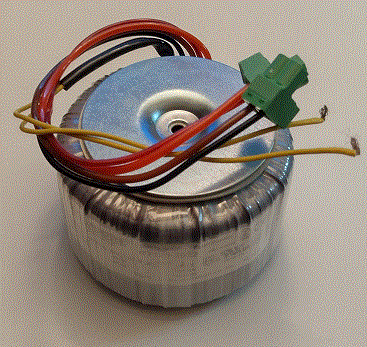

Comme tous les modèles, la conception est en bloc mono avec alimentation puissante intégrée. 1 transformateur toroïdal Noratel ( ex Transducktor, la marque au hérisson) 2 x 22V 120 VA. Chaque rail est équipé de 4 diodes Shottky MBR10100 en boitier DO220 montées en pont et fixées par deux sur 4 dissipateurs. Ce pont est suivi de 6 condensateurs de filtrage Nichicon FW de 3300 µF /50V cablés en pi 3 + 3 soit un total de 19800 µF par rail augurant une réserve d'énergie sans faille. Cette alimentation est également équipée d'une partie "Régulation symétrique", permettant d'alimenter les filtres actifs. Cette partie "filtres actifs" est placée au centre de la carte.

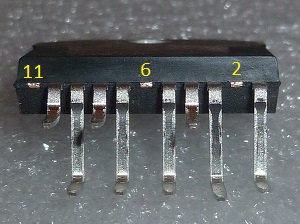

Afin d'optimiser le circuit imprimé, les pins 2, 6 et 11 non connectées duLM3886 seront coupées.
Les filtres actifs.
Les filtres passe-haut et passe bas sont du type Linkwitz-Riley en 24 dB /octave. (Butterworth) Ils sont réalisés avec des composants audio de précicion et des amplificateurs opérationnels Sound Plus de qualité "Audio" OPA2134 ou autres de chez Texas. La partie filtres est câblée au centre de la carte "Amplificateur" Ce sont les mêmes AOP qui équipent la carte Amplificateur Casques. Les condensateurs sont doublés par une empreinte cms 1206 sur la face botom afin de pouvoir éventuellement ajuster très précisément la valeur. Les résistances elles, sont à 1%.
La place disponible ne permet pas de prévoir des filtres commutables, mais une fois la fréquence de coupure figée selon le type de haut-parleur choisi, nous agirons uniquement sur les gains LF, MF et HF, afin d'adapter au mieux la restitution selon la pièce d'écoute et l'oreille dr l'auditeur, le but final étant d'écouter de la musique, pas du matériel !
Je pense vous avoir tous dit ou presque, maintenent il va falloir se mettre au boulot ! On commence par l'alimentation. Simple sur le papier, comme d'hab, mais ça fait du monde sur la carte! A coeur vaillant, rien d'impossible, et j'ai déja réalisé des circuits bien plus difficiles.!
Tri-amplificateur à deux LM3886 et un LM1875. Schéma de la partie "Alimentation".
Tri-amplificateur à deux LM3886 et un LM1875. Schéma de la partie "Amplificateurs".
Tri-amplificateur à deux LM3886 et un LM1875. Schéma de la partie "Filtres LF MF et HF".
Tri-amplificateur à deux LM3886 et un LM1875 . "Implantation ".
Le circui imprimé nu et équipé de ses 8 diodes schotky et ses 12 condensateurs de filtrage.

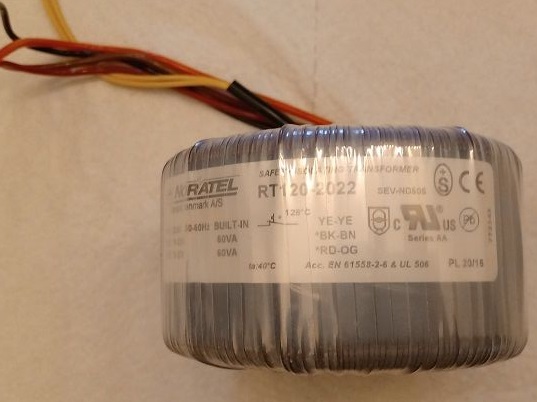

Le transformateur d'alimentation 2 x 22 V 120 VA.
Le haut-parleur coaxial.
Pour le très bon Tang Band. dont la réputation n'est plus à faire. Il faudra simplement faire le choix entre le 4 pouces et le 6 pouces, les fréquences de coupures sera fixée entre 300 et 350 Hz et 3000 et 3500 Hz. selon le modèle choisi. A l'origine, le choix s'était porté sur le 6 pouces W6-2313 , mais ce modèle n'était plus en stock et seul le 8 pouces W8-2314, restait disponible, bien entendu plus cher, mais qui doit certainement mieux respirer dans le regitre LF que son petit frère. Mais ici nous n'iront pas plus haut que le 6 pouces. Un 4 ou 5 pouces serait l'idéal. Tannoy à prouvé que l'on pouvait faire du beau et du bon avec un coaxial 4 pouces et le petit Fostex 108 faisait des merveilles en Back Loded, et ma volonté est de suivre cette expérience. Ces haut-parleurs ne sont disponibles qu'en impédance 4 ohms et demandent donc un courant plus important que peuvent fournir et l'alimentation, et les trois amplificateurs intégrés de chez Texas. La partie LF est confié à un Woofer de 4 ou 5 pouces. Largement suffisant pour la musique que j'affectionne. Ce petit woffer étant le bienvenu pour éviter une trop importante excursion de la membrane du coaxial.
Ce tri-amplificateur prendra place dans un coffret de même forme que l'enceinte, permettant de le fixer sur le dessus de l'enceinte pour disposer d'un ensemble harmonieux.
Tang Band me confirme aujourd'hui 20 novembre 2023 que le 6 pouces est toujours fabriqué mais n'était plus en stock distributeur suite à la forte demande. Il me propose même de m'en envoyer deux si le distributeur rechigne à les commander. ça c'est de la relation commerciale ! Mais le prix du port double le prix des hauts-parleurs déjà forts chers, donc nous esseyerons de trouver Le W4-2315 en coaxial et le woofer 4 pouces W4 -1720W ou 5 pouces W5-1685, ou bien de bons petits Tannoy si c'est possible mais les TangBand sont très tentants. A la limite acheter les enceintes Gold 5 et récupérer les hauts-parleurs, l'amplificateur intégré n'ayant aucun intérêt. Il y a aussi chez SB Acoustics des haut-parleurs bonne facture à des prix abordables. Le coaxial SB12PACR25-4-COAX 4" et le petit woffer en 4 pouces
