Modification WIFI de la Caméra EUFY 2K

- Présentation de la Caméra EUFY 2K -

Avant propos.

Voici un petit strip tease de la merveilleuse petite caméra WiFi 2K de chez Eufy. Cette caméra dispose de de fonctionalités incroyables et d'une résolution de 2304 x1296 et le tout pour 50 € !

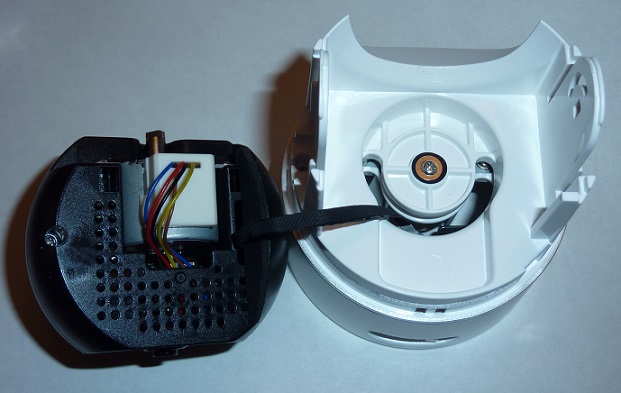

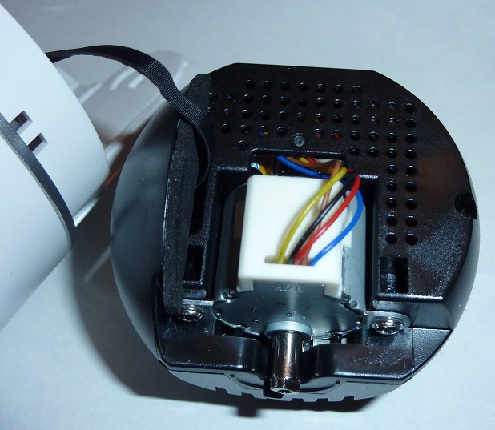

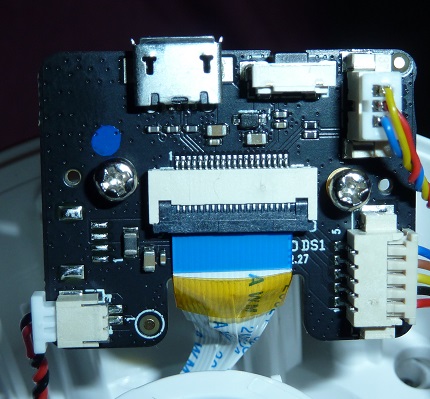

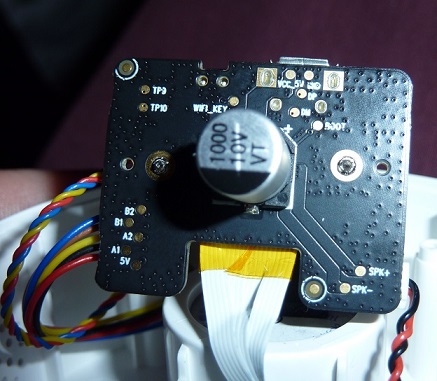

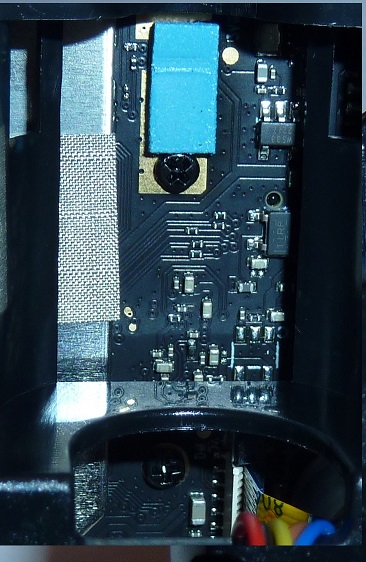

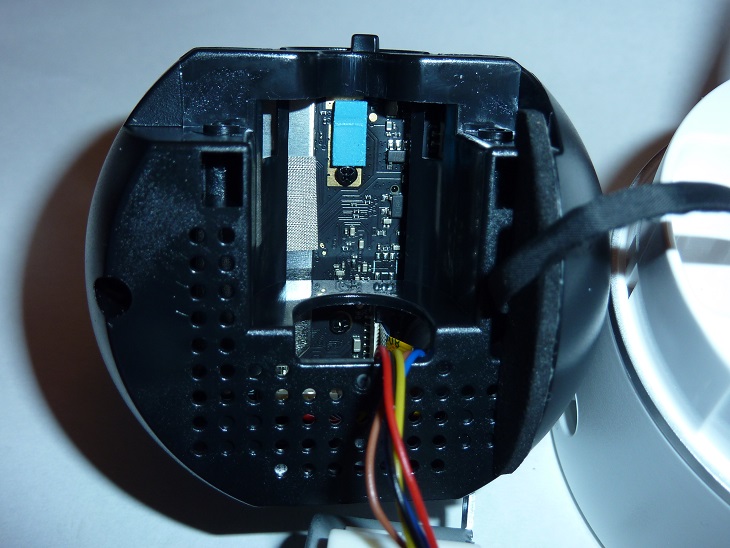

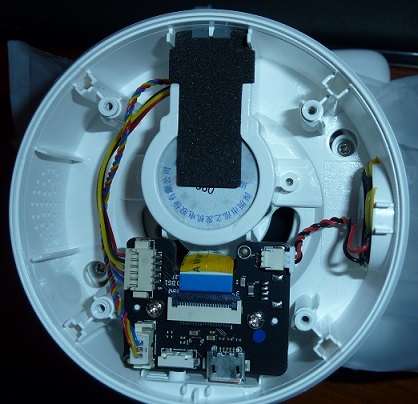

Vous avez peut être en vain cherché sur le net des photos de l'intérieur de la caméra Eufy 2K, simplement par curiosité ou pour d'autres raisons. Je vais donc vous déshabiller ce petit bijou. Pourquoi ? Tout simplement parce que je désire bénéficier d'une portée plus importante en WIFI car cette caméra se trouve deux étages plus bas, et qu'il me faut pour cela connecter une petite antenne extérieure me permettant de gagner 6 dB ou plus. Rien de bien compliqué en soi, mais faut il encore que cette caméra dispose de connecteurs IPX normalisés. A défaut il va falloir user du fer à souder et d'outils idoines pour venir connecter les coaxiaux miniatures sur le circuit antenne existant.

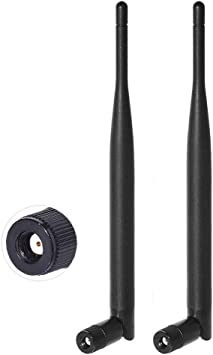

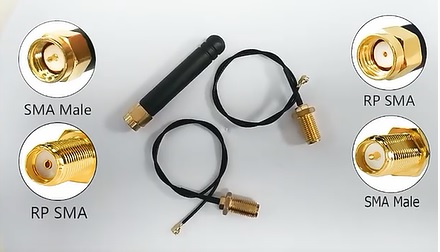

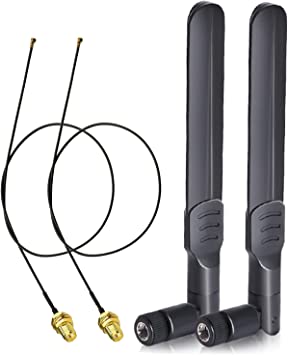

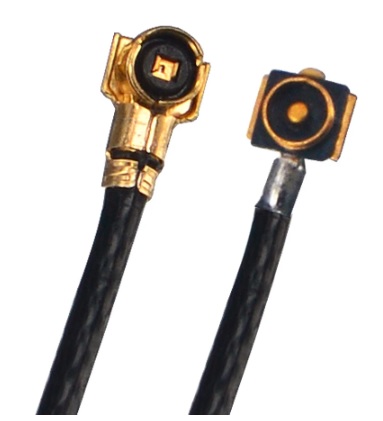

Je n'ai pas envie d'investir dans un amplificateur ou un routeur WiFi et me satisferai d'un petit gain de 6 à 9 dB. Une antenne sera également connectée sur la petite et performante caméra EUFY 2K permettant d'améliorer sensiblement la transmission. Sur Amazon nous avons le choix, mais il faut choisir les bons connecteurs IPX et SMA. Sur la Live box 4 , c'était difficile car les connecteurs sur la carte mère n'étaient pas normalisés. L'idéal est de disposer d'un connecteur IPX mâle, c'est à dire avec une pin qui est d'ailleurs souvent nommé "femelle" (allez savoir pourquoi.. ) car beaucoup d'antennes sont équipées d'un connecteur que je nomme "femelle" c'est à dire avec pinces. (celui de gauche) Vous voyez ci dessousces types de connecteurs. Le connecteur SMA, lui ne pose pas de problème car il est en général fourni et vissé sur l'antenne. J'ai bien sûr choisi les 8 dBI de chez Bing Fu plus courtes et apparemment performantes d'après les avis..Les mêmes antennes seront utilisées pour booster la Box 7 de SFR. Les tests sont réalisés sans spectomètre, simplement en utilisant le logiciel WiFi Analyseur sur téléphone ou mieux, sur un ordinateur portable en liaison WIFI . Malheureusement, cette petite caméra ne dispose pas de connecteur antenne, il va donc falloir souder directement le coaxial sur l'antenne intérieure.

Je compte sur l"efficacité de la box modifiée pour éviter le montage très délicat d'une antenne sur cette petite camera. Le contrôle du gain WiFi une fois la Box modifiée nous en dira un peu plus.
