Amplificateur Circlotron à Tubes

Triple PPP d' EL84 / EL86.





Aussi puissant et musical qu'un simple PPP à gros tubes mais avec une impédance beaucoup plus basse, une HT modérée et un design élégant, que demander de plus !

Le choix technique est guidé par les dimensions du boitier, donc, par celles du circuit imprimé. Celui-ci permet de placer 10 tubes. Nous pouvons donc câbler 6 tubes de puissance et 4 tubes driver, soit, 3 tubes de puissance et 2 tubes driver par rail puisque nous travaillons en Push pull parallèle symétrique. Cette configuration permet d'espérer sans trop tirer, une bonne trentaine de watts. Plus près de quarante d'ailleurs, mais qu'importe, cela suffit amplement à faire chanter un coaxial  Kef et même un Tannoy n'étant pas réputé pour son haut rendement. L'amplificateur sera un bloc mono de forme livre équipé de 2 circuits imprimés. Un circuit imprimé pour la carte "Amplificateur, et un circuit imprimé pour la carte alimentation. Celle-ci, regroupant sur le même circuit imprimé les alimentations HT de puissance temporisées, l'alimentation chauffage des tubes, et l'alimentation négative de la partie driver, de laquelle est dérivée la tension de polarisation. Les trois transformateurs sont fixés sur le fond du boitier. Un transformateur 60 VA pour chaque alimentation de puissance, et un troisième transformateur de 60 VA pour le chauffage des tubes et l'alimentation négative de la partie driver. Un enroulement supplémentaire de 200V 50 mA pourra être bobiné, pour ceux désirant réaliser une petite alimentation +VD régulée pour le driver. Le transformateur de sortie sera fixé sur la face arrière, près des connecteurs HP.

Les deux tubes retenus pour le driver étaient à l'origine des ECC82. Ils ont été remplacés par des ECL82 / 6BM8. Malheureusement, le fait de remplacer les deux tubes ECC82 par un seul tube 6BM8, ne permet pas de placer un quatrième tube de puissance pour réaliser un quadruple PPP, car en plus du tube, il faudrait ajouter deux résistances de puissance, le condensateur de liaison et le circuit de polarisation, et de ce fait, allonger le circuit imprimé, ce qui est hors de question. Nous resterons donc un peu frustré, mais heureux tout de même sur un triple PPP d'une quarantaine de watts, ce qui n'est, avouons le,  déjà pas si mal !

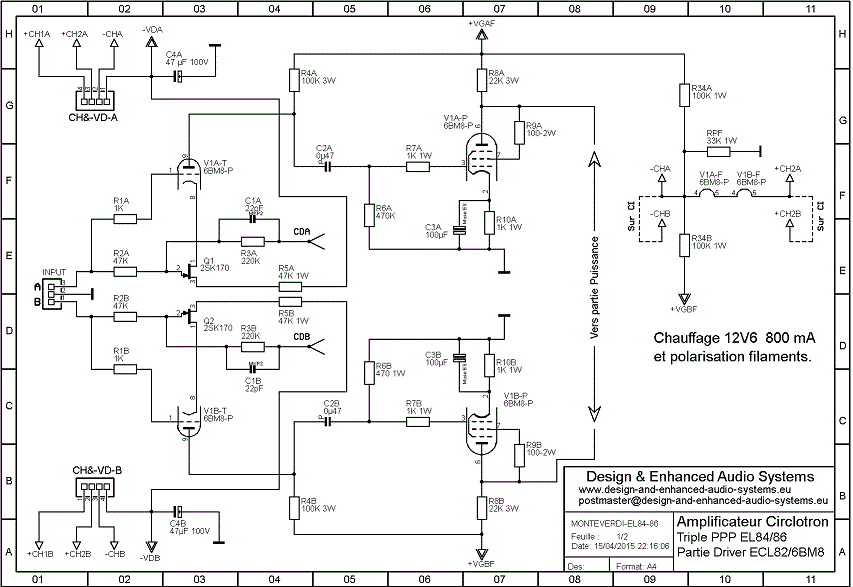

Le schéma de la partie Driver.

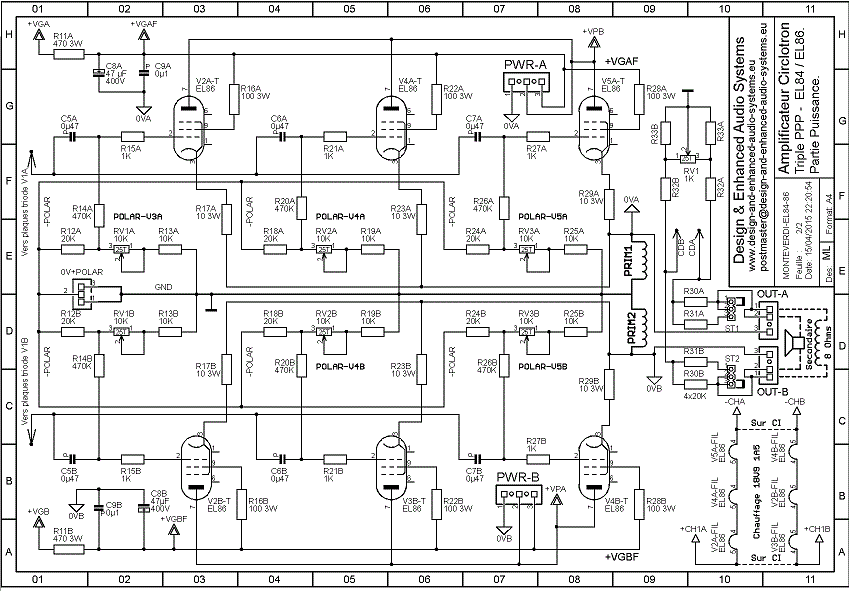

Le schéma de la partie puissance.

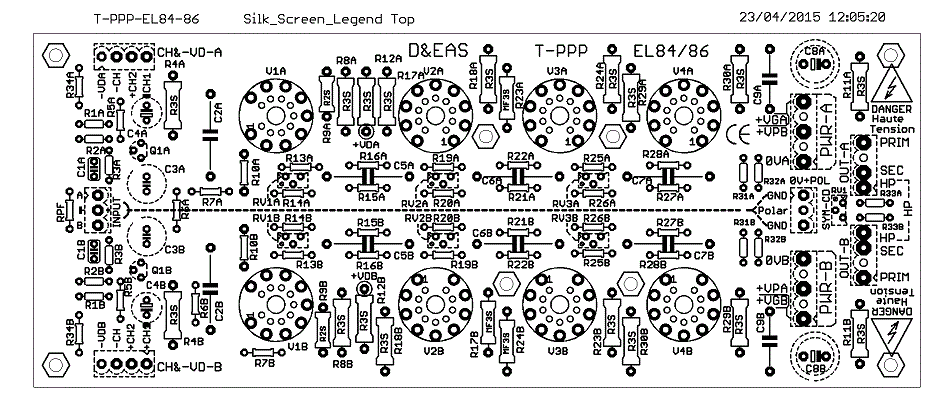

L'implantation.



Le circuit imprimé de la carte Amplificateur.



La carte Amplificateur câblée.



Liste des Composants pour une carte Amplificateur.

Qté.	Désignation.	Référence.
1	Circuit imprimé
10	Support céramique noval pour ci.
6	Résistance métal 10 ohms 3W.
6	Résistance métal 100 ohms 3W.
2	Résistance métal 22 K ohms 3W.
2	Résistance métal 33 K ohms 3W.
2	Résistance métal 47 K ohms 3W.
8	Condensateur polypropylène 0µ47 630V.
2	Condensateur polypropylène 0µ1 630V.
2	Condensateur électrolytique 22µF 400V.
6	Trimers 10K Ohms.
1	Trimers 1K Ohms.
1	Couple de connecteurs Phoenix 3 voies.
2	Couple de connecteurs Phoenix 4 voies.
2	Couple de connecteurs Phoenix 5 voies.
2	Transistor Fet BF 245 ou équivalent.
5	Connecteur HE14 mâle 3pins.
5	Cavalier strap 2,54 mm.
8	Résistance métal 1K ohms 1W.
6	Résistance métal 10K ohms 1W.
6	Résistance métal 20K ohms 1W.
8	Résistance métal 470K ohms 1W.
