Réalisation d'un Préamplificateur à sorties Symétriques.





-Avant propos-



Développé pour être associé au module amplificateur BA3886S équipant les petites enceintes bi-amplifiées il est dérivé de la nouvelle carte audio  équipant le lecteur SACD Pioneer PD-10, il permet de piloter en ligne symétrique ou asymétrique tout amplificateur Circlotron, module bi-amplificateur BA3886S ou autres présentés dans ces pages. Ce préamplificateur est réalisé avec des composants passifs et actifs spécialisés ayant fait leurs preuves sur du matériel Audio professionnel. Un amplificateur pour casques, le même que celui du PD10, prendra place sur le circuit imprimé du préamplificateur et permettra une écoute discrète sans allumer l'amplificateur. Un préamplificateur RIAA sera également intégré sur le circuit imprimé. Ce circuit imprimé est réalisé en quatre couches avec plan de masse en "Interne 1"  juste au dessous de la couche "Top" permettant un blindage plus efficace. Les couches "Interne 2" et "bottom" étant réservées aux alimentations régulées "+VR" et "-VR".

Schéma de principe de la carte Préamplificateur.

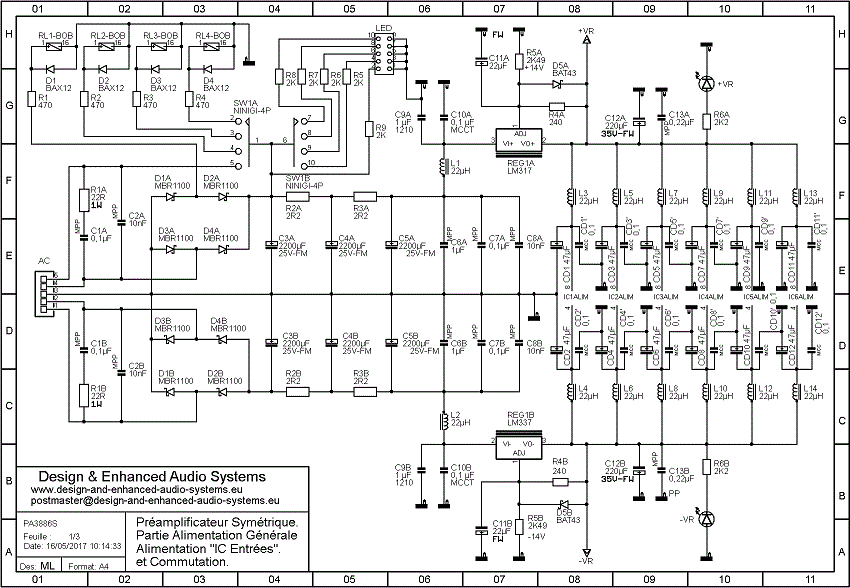

Alimentation générale. Alimentation des IC d'entrée et commutation des relais.

8 Diodes Schottky configurées en double pont, 6 condensateurs faible ESR de 2200 µF en double Pi pour un filtrage optimisé suivi de 2 régulateurs ajustables réglés à 14 Volts. Chaque circuit intégré est alimenté au travers de 2 filtres LC ( 1 par rail d'alimentation ) composés chacun, d'une self de 22µH, d'un condensateur polarisé de 47 µF et d'un condensateur MCC de 100 nF.

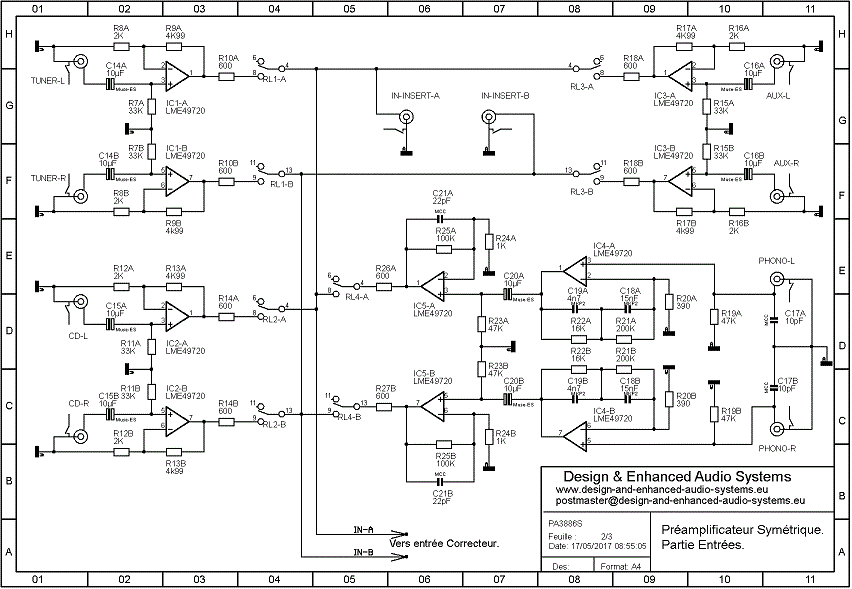

Partie Entrées et Commutations.

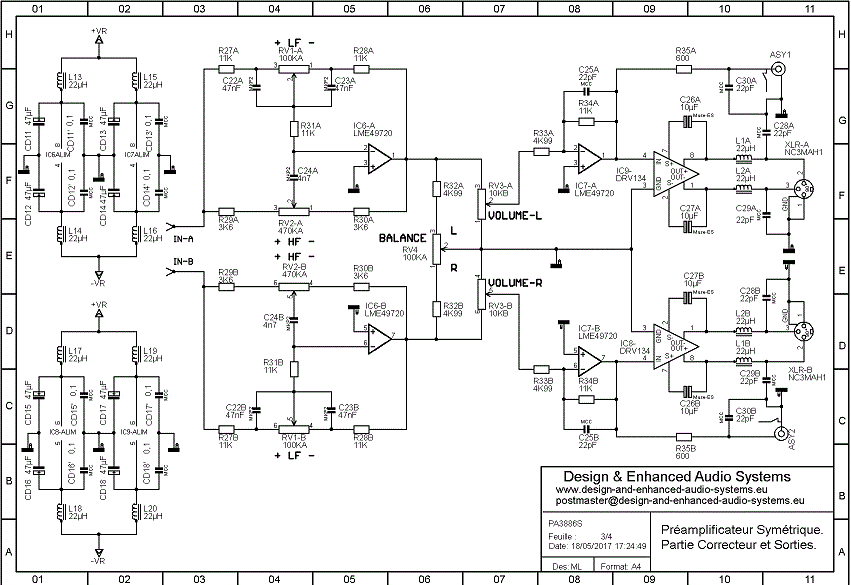

Partie Correcteur et Sorties.

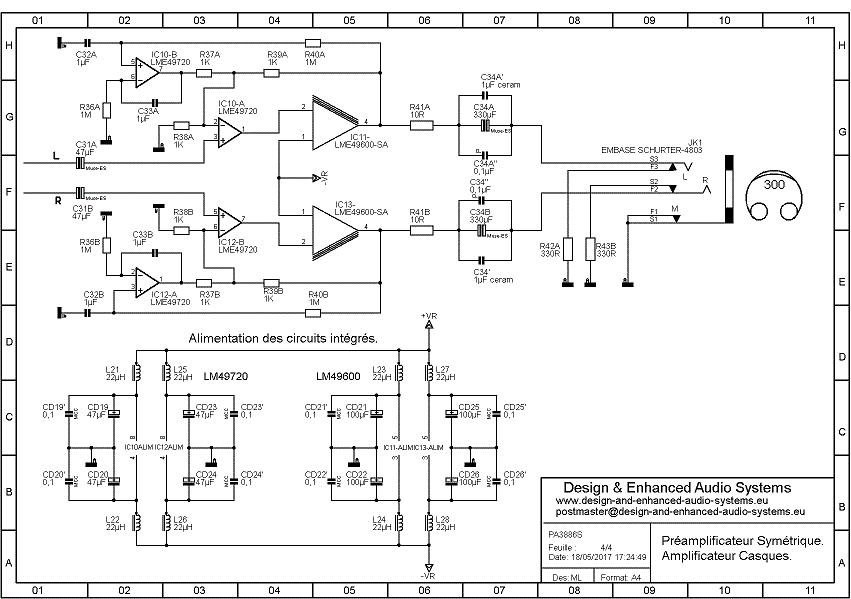

Partie Amplificateur pour casques.

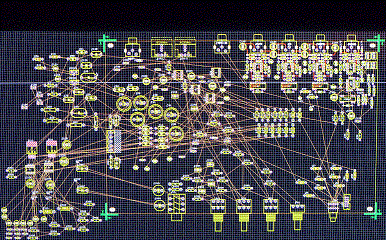

Routage en cours.



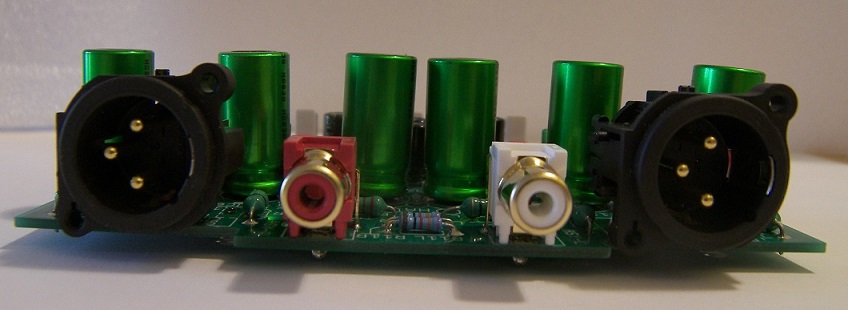

Implantation des composants de la carte préamplificateur.
