- Modification WIFI de la Box 7 de SFR -



Avant propos.

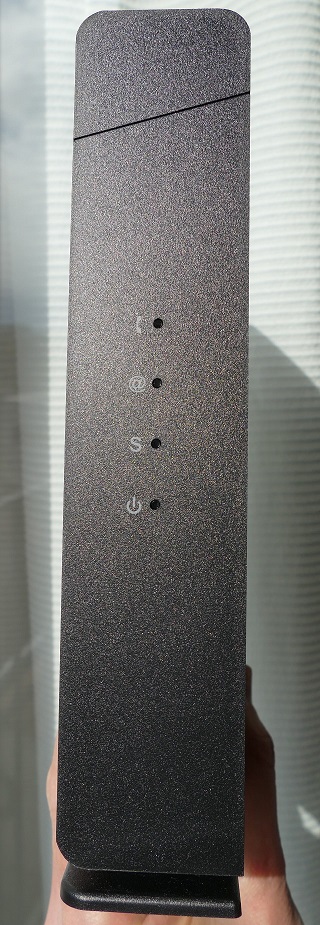

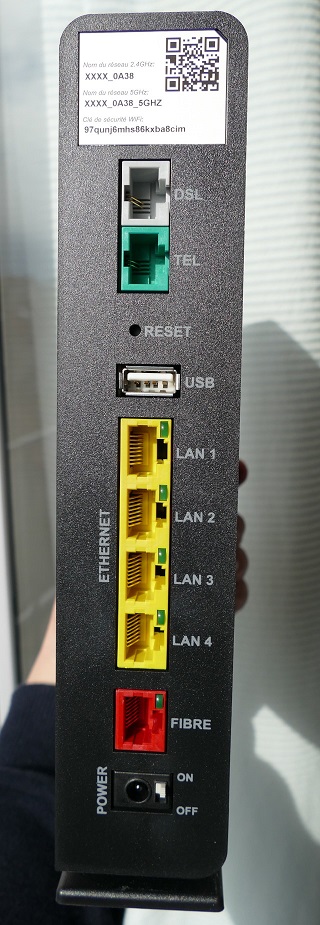

Voici un petit strip tease de la performante Box 7 de SFR.

 Vous avez peut être en vain cherché sur le net des photos de l'intérieur de la Box 7 de SFR, simplement par curiosité ou pour d'autres raisons. Je vais donc vous déshabiller la bête. Pourquoi ? Tout simplement parce que je désire bénéficier une portée plus importante en WIFI pour piloter une caméra, travailler aussi sur un ordinateur , les deux se  trouvant deux étages plus bas,  et qu'il me faut pour cela connecter une petite antenne extérieure me permettant de gagner 6 dB ou plus. Rien de bien compliqué en soi, mais faut il encore que la box dispose de connecteurs IPX normalisés. A défaut il va falloir user du fer à souder et d'outils idoines pour venir connecter les coaxiaux miniatures sur les circuits antennes existants

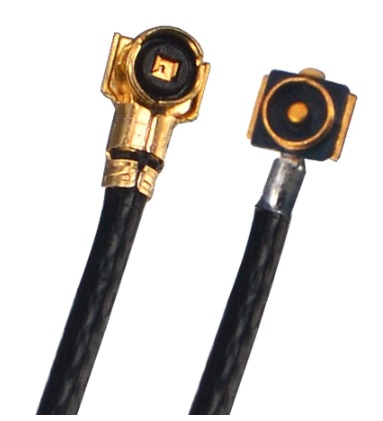

Je n'ai pas envie d'investir dans un amplificateur ou un routeur WiFi et me satisferai d'un petit gain de 6 à 9 dB. Une antenne sera également connectée sur la petite et performante caméra EUFY  2K permettant d'améliorer sensiblement la transmission.  Sur Amazon nous avons le choix, mais il faut choisir les bons connecteurs IPX et SMA. Sur la Live box 4 , c'était difficile car les connecteurs sur la carte mère n'étaient pas normalisés. L'idéal est de disposer d'un connecteur IPX mâle, c'est à dire avec une pin qui est d'ailleurs souvent nommé "femelle" (allez savoir pourquoi.. ) car beaucoup d'antennes sont équipées d'un connecteur que je nomme "femelle" c'est à dire avec pinces. (celui de gauche) Vous voyez ci dessous ces types de connecteurs. Le connecteur SMA, lui ne pose pas de problème car il est en général fourni et vissé sur l'antenne. J'ai bien sûr choisi les 8 dBI de chez Bing Fu plus courtes et apparemment performantes d'après les avis..  Les mêmes antennes seront  utilisées pour évvntuellement booster la caméra 2K de chez Eufy. Les tests sont réalisés sans spectomètre, simplement en utilisant le logiciel WiFi Analyseur sur téléphone ou mieux, sur un ordinateur portable en liaison WIFI .

Sachant que ce test sera réalisé à 2 mètres de la caméra, il nous renseignera immédiatement sur la nécessité ou pas de modifier la caméra.

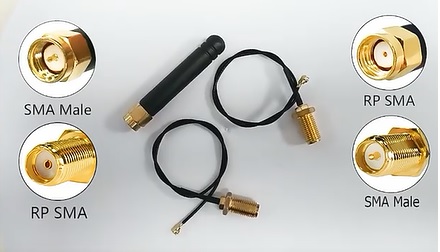

Les différents connecteurs SMA et IPX  U-FL  IPEX

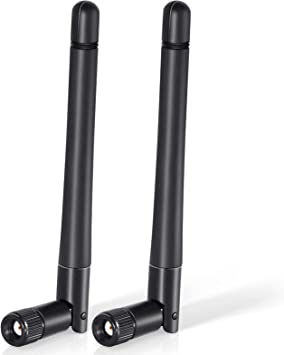

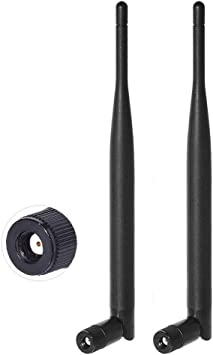

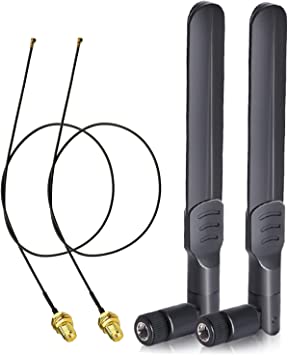

Quelques antennes de chez Bing-Fu 3dB  6dB et 8dB



L'intérieur de la Box 7 de SFR.



Les antennes intérieures.



Les connecteurs Antenne 2,4 GHz et 5 GHz.





Montage des connecteurs SMA sur la Box.





Montage des antennes sur la Box.





Test de trnsmission.





Niveau de réception sans antennes.                          Niveau de réception avec antennes.
